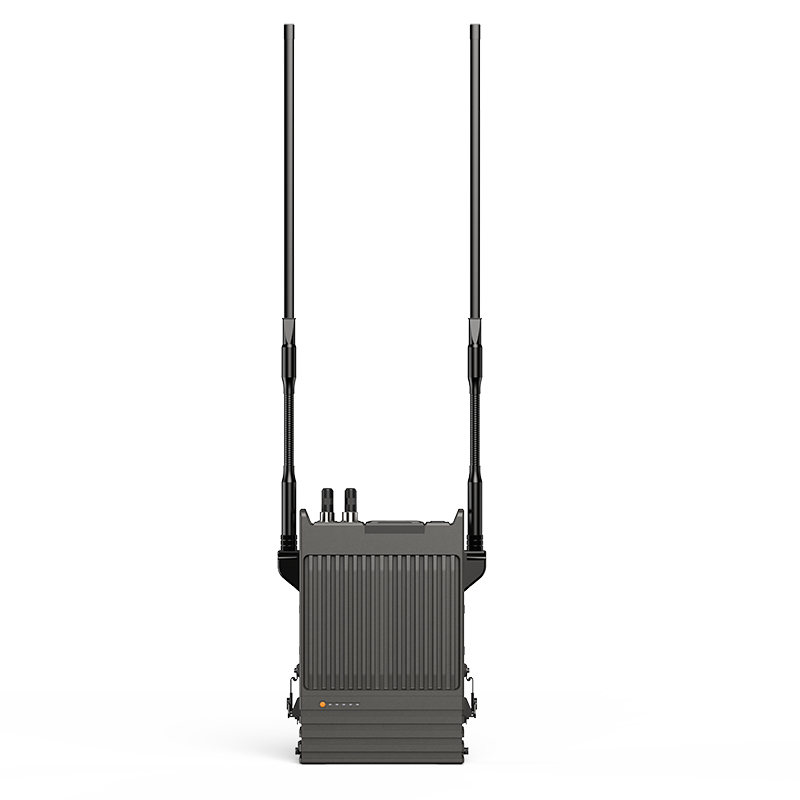

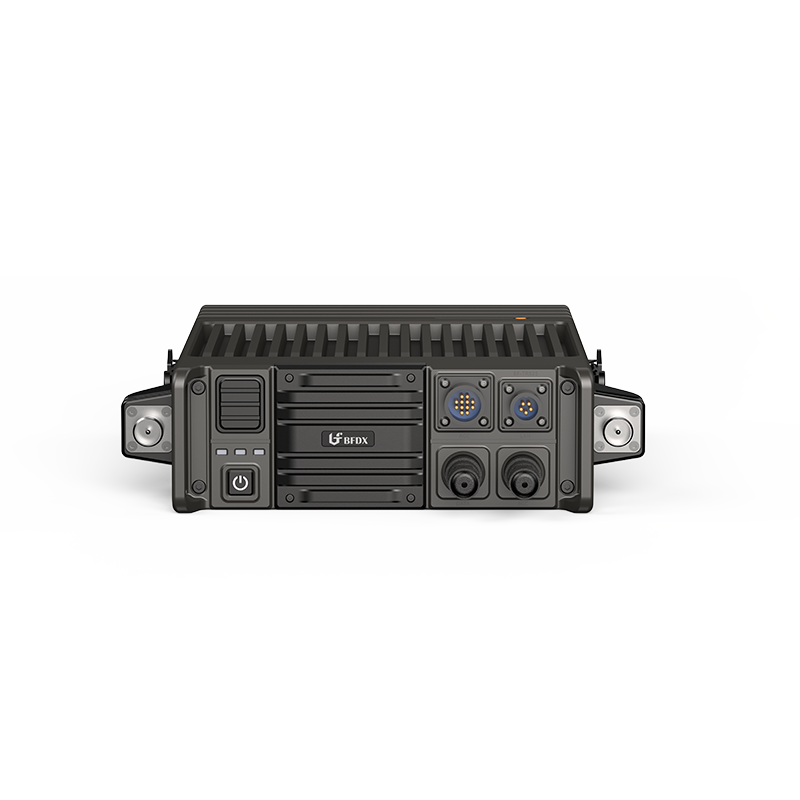

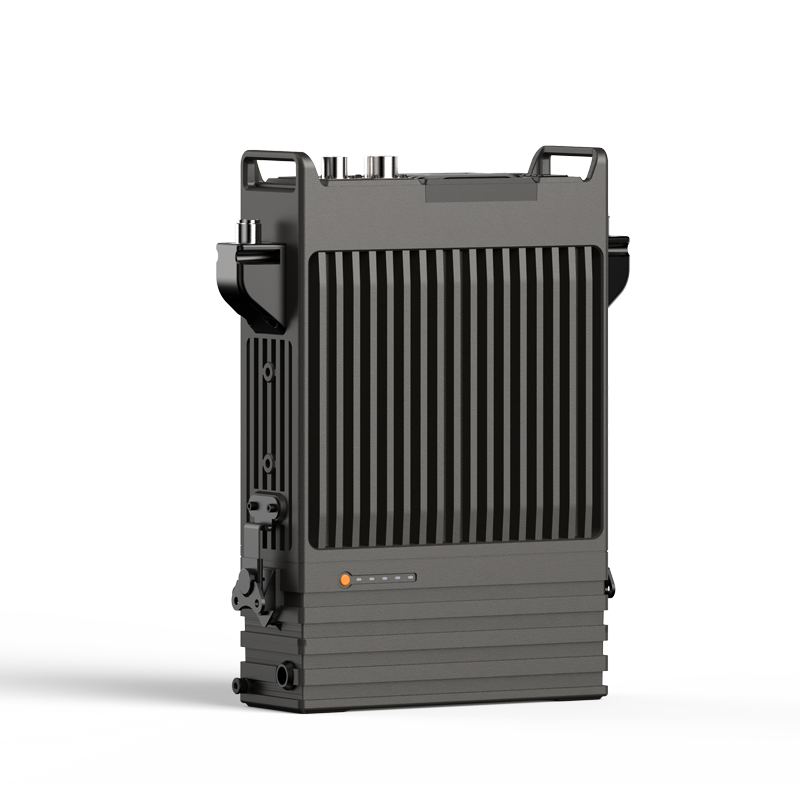

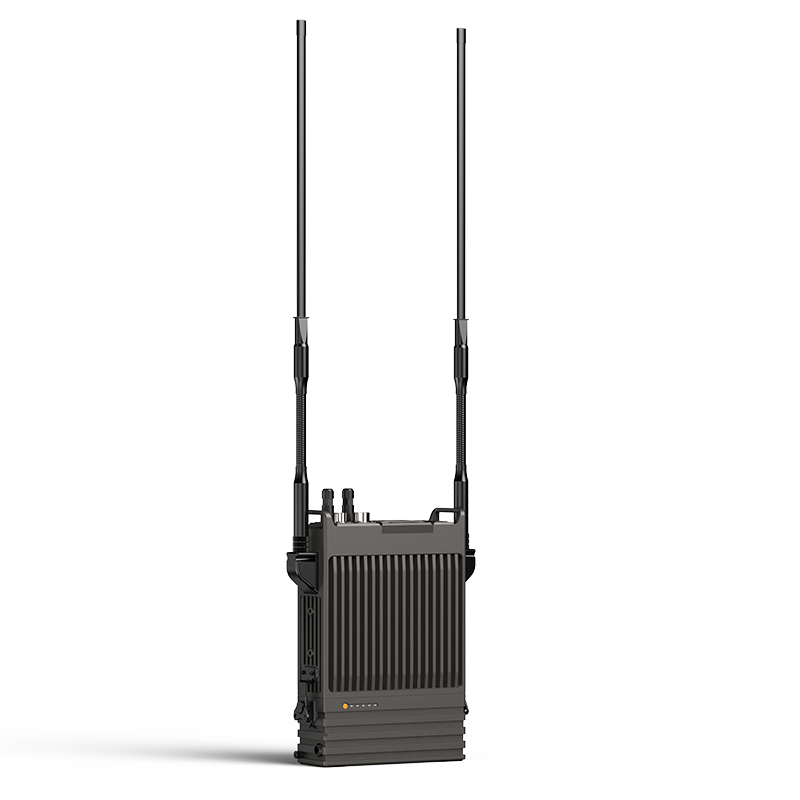

北峰BF-TR925D數字便攜式雙頻無線自組網設備，是一種特殊的自組織、對等式、多跳的無線移動網絡，不依賴于基礎設置，具備可臨時組網、快速展開、無控制中心、抗毀性強等特點。為消防救援、反恐應急、重大安保等應用場景在應急處突現場快速部署而設計，專為車輛搭載及單兵背負式設計，靈活多變。既可與北峰系列數字中繼臺配套使用，也可以獨立進行組網、獨特的接力功能設計可以達到分層組網、分級指揮、大范圍的信號覆蓋遠距離通信的目的。
UV數字模式
BF-TR925D便攜式雙頻自組網設備能根據通信應用場景如：野外、山體、城市大樓、空曠地帶等介質的不同通話距離需求，設計了UV數字模式用戶可輕松切換V//U段頻率，在全面擴大的頻段覆蓋范圍內，進一步提升了用戶多種頻段交相呼應的通信效果，更能適應不同通信場景與多區域交互的通信需求。設備支持UHF的頻段與VHF兩個頻段獨立配置工作模式，包括：數字終端模式(直通)、同頻中繼模式、自組網模式等。
跨段中繼模式
支持同時接入VHF與UHF的信號時，其跨段中繼功能可對某個固定的工作區域進行了覆蓋，覆蓋范圍內采用UHF頻率的終端發起呼叫，可通過跨本設備對信號進行跨段中繼以及轉發，使得工作在VHF頻段的終端完成了響應。從而實現了不同頻段之間終端的互聯互通。
同頻中繼模式
在同頻中繼模式下,BF-TR925D便攜式雙頻自組網設備采用自適應方案，自動接收中繼信號或終端信號。頻點選擇不再受雙工器帶寬限制，根據產品的頻段版本，可以實現150MHz/350MHz/400MHz各段范圍內任意頻點,有效控制區域中輕松操作、快速部署、靈活應對復雜場景等實時高效的通信保障。
雙模衛星定位
BF-TR925D便攜式雙頻自組網設備內置北斗+GPS雙衛星定位系統，提高產品獲取地理、位置、精維度等信息的穩定性，能有效把定位數據信息上報給指揮中心，使其及時掌控一線人員動態。
撥打公網電話
BF-TR925D便攜式雙頻自組網設備支持通過手持式話筒撥打公網電話，有效解決了遠端站點無法通過專網與指揮中心互通的障礙，為臨時指揮站點提供了與外界通信的有效保障。
空口ID鑒權
只有通過ID認證合法的終端才能啟動激活中繼臺進行語音和數據業務轉發，從而避免非法用戶竊取、占用信道資源，影響用戶的正常通信。
4G公網建鏈
BF-TR925D便攜式雙頻自組網設備作為同頻中繼臺使用時，除了可以通過有線IP網絡以外，還可采用4G公網鏈路接入指揮調度中心進行實時語音傳輸，在戶外不具備有線網絡的情況下可以建立起中繼設備之間的組網鏈路，滿足前端指揮信息與后方的通信保障，實現跨站互聯互通。
*自組網模式（選配）
BF-TR925D便攜式雙頻自組網設備在脫離窄帶核心網的條件下可快速自建立網絡，自建立網絡為覆蓋范圍內的數字終端提供應急通信鏈路。可根據現場環境進行靈活的網絡部署，實現鏈狀、樹狀、星狀、網狀的信號覆蓋。在緊急情況或突發事件中可快速組建無線通信網絡，第一時間提供通信保障。
*適配智能互聯系統（選配）
BF-TR925D支持選購適配北峰自研的指揮調度系統，通過可視化的指揮調度中心可以對設備/終端信息的位置或設備狀態進行實時的管控和指揮，為覆蓋范圍內的終端提供可視化的指揮調度服務平臺;此外還支持通過智能互聯系統實現跨網呼叫或撥打電話。
*北斗短報文(選配)
當通訊信號不能覆蓋的地區或通訊基站遭受破壞的情況作為一種應急即時通信方式，設備的北斗短報文功能可向外界發布文字信息，并對本設備覆蓋范圍內的終端共享短報文的通信鏈路，大大提高北斗鏈路資源的利用率。
|
一般部分 |
|
|
頻率范圍 |
VHF+UHF：136-174MHz + 400-480MHz |
|
信道總數 |
A/B機 |
|
區域 |
一級區域：4 |
|
信道間隔 |
12.5KHz/25KHz |
|
工作電壓 |
車載：DC 13.8V (±15%) |
|
電池容量 |
16.5Ah |
|
電池平均工作時間（5/5/90） |
17 h |
|
頻率穩定度 |
±0.5ppm |
|
天線阻抗 |
50Ω |
|
外形尺寸 |
302mm(L)*218mm(W)*76mm(H) |
|
重量 |
≤5.3kg（含電池） |
|
發射部分 |
|
|
輸出功率 |
車載：5-25W（連續發射） |
|
4FSK調制方式 |
12.5kHz僅數據：7K60FXD |
|
FM調制方式 |
12.5 kHz：8K50F3E； |
|
調制限制 |
±2.5kHz@12.5kHz； |
|
發射雜散 |
-36dBm<1GHz/-30dBm>1GHz |
|
鄰道功率 |
≤-60dB |
|
接收部分 |
|
|
靈敏度 |
3%BER≤0.35μV |
|
互調 |
|
|
鄰道選擇性 |
|
|
雜散抑制 |
|
|
阻塞 |
90 db |
|
傳導輻射 |
-57dBm |
|
GPS定位精度 |
水平位置精度≤10m(良好信號條件下) |
|
TTFF（首次定位）冷啟動 |
<1分鐘（良好信號條件下） |
|
TTFF（首次定位）熱啟動 |
<10秒（良好信號條件下） |
|
環境指標 |
|
|
工作溫度范圍 |
-30℃—+70℃ |
|
存儲溫度范圍 |
-40℃—+85℃ |
|
防濕 |
按MIL-STD-810G標準 |
|
沖擊和振動 |
按MIL-STD-810G標準 |
|
防塵防水 |
IP68 |
