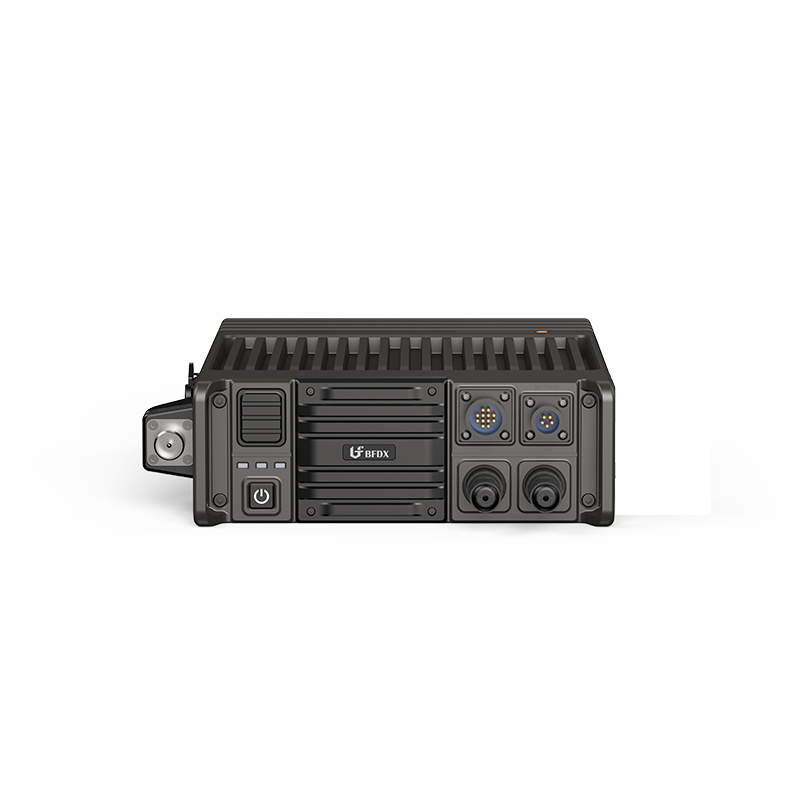

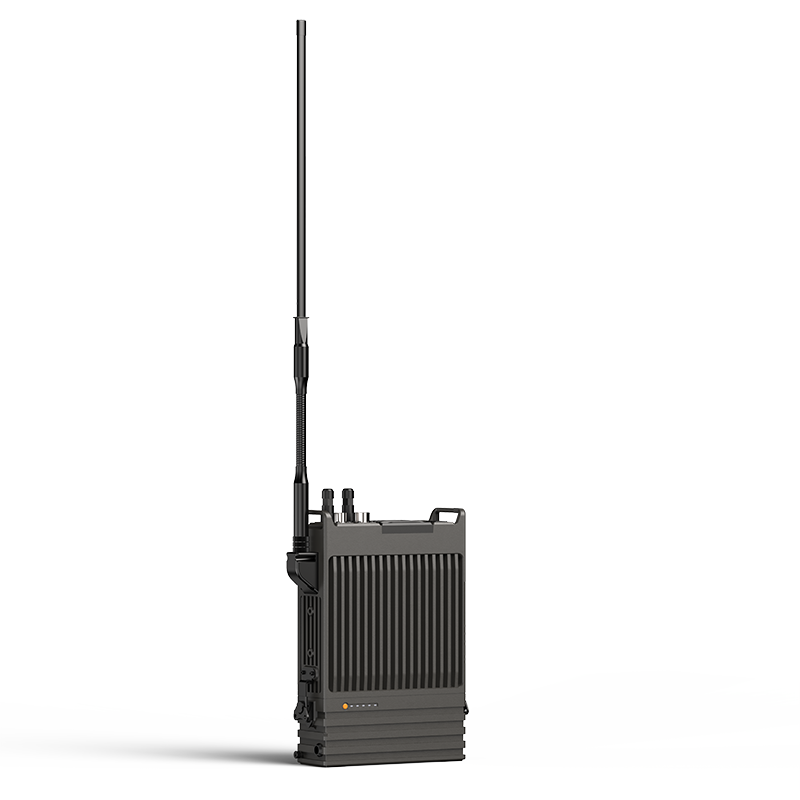

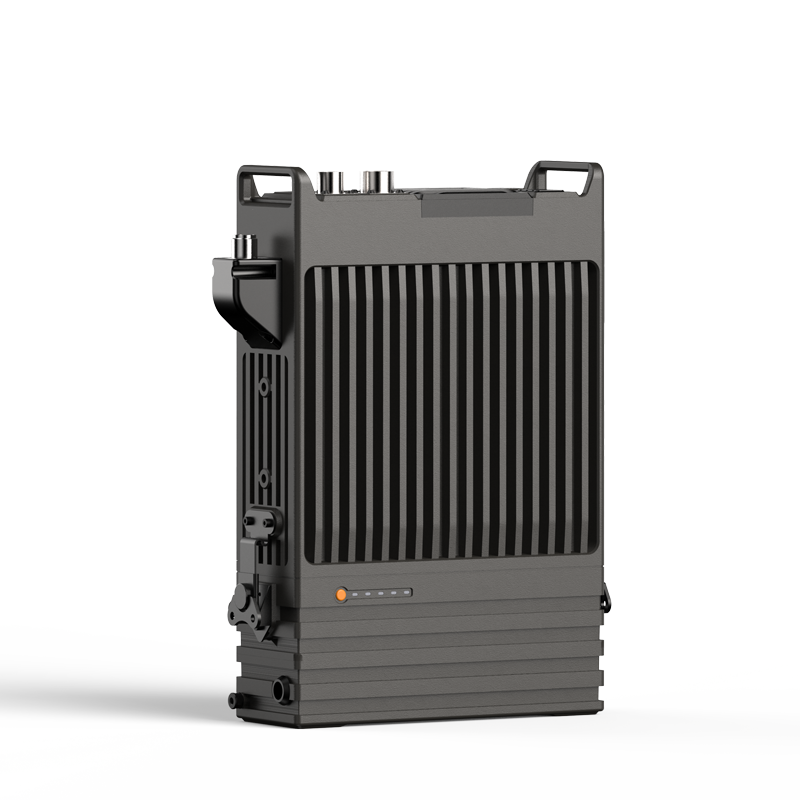

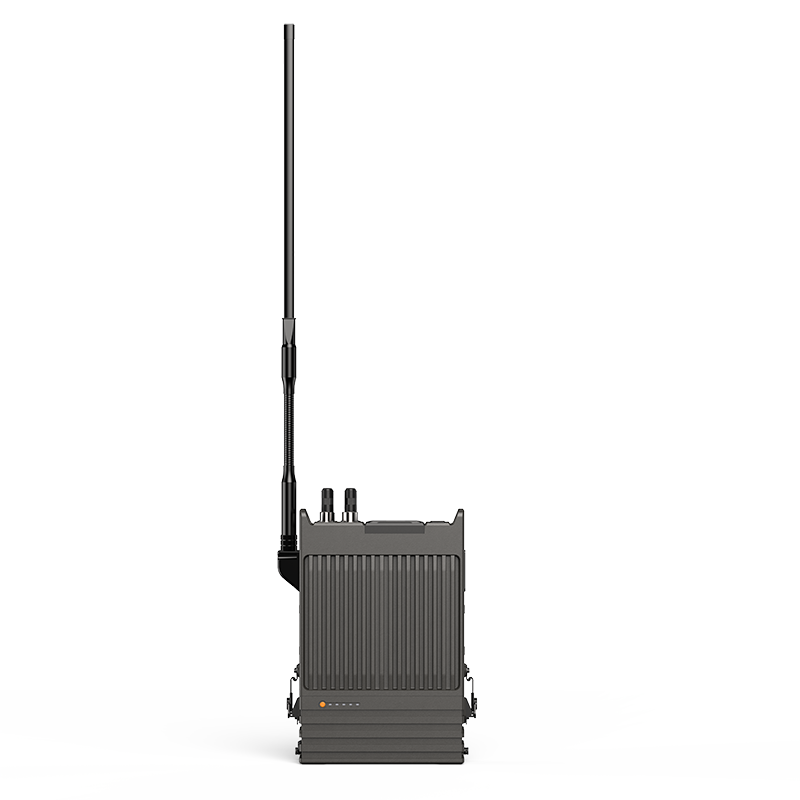

北峰BF-TR925R數字便攜式無線自組網設備，是一種特殊的自組織、對等式、多跳的無線移動網絡設備，其不依賴于基礎設施，具備可臨時組網、快速展開、無控制中心、抗毀性強等特點。在緊急情況或突發事件中可快速組建無線通信網絡，第一時間提供通信保障。其采用軍工品質工藝設計并蘊含了強大的功能，網絡部署靈活、支持車輛搭載部署及單兵背負部署，實現大范圍的信號覆蓋，為消防救援、反恐應急、重大安保等應用場景帶來的全新解決方案。
同頻中繼模式
在同頻中繼模式下,BF-TR925R采用自適應方案，自動接收中繼信號或終端信號。頻點選擇不再受雙工器帶寬限制，根據產品的頻段版本，可以實現150MHz/350MHz/400MHz各段范圍內任意頻點，有效控制區域中輕松操作、快速部署、靈活應對復雜場景等實時高效的通信保障。
雙模衛星定位
BF-TR925R配置GPS+北斗雙模衛星定位模塊。指揮中心可實時定位并追蹤車輛地理位置、運動方向及軌跡，隨時查詢、存儲數據信息，便于管理層級的指揮與調度。
撥打公網電話
BF-TR925R支持通過手持式話筒配件撥打公網電話，有效解決了遠端站點無法通過專網與指揮中心互通的障礙，為臨時指揮站點提供了與外界通信的有效保障。
空口ID鑒權
只有通過ID認證合法的終端才能啟動激活中繼臺進行語音和數據業務轉發，從而避免非法用戶竊取、占用信道資源，影響用戶的正常通信。
4G公網建鏈
BF-TR925R作為同頻中繼臺使用時，除了可以通過有線IP網絡以外，還可采用4G公網鏈路接入指揮調度中心進行實時語音傳輸，實現移動應急便攜可視化指揮，滿足前端指揮信息與后方的通信保障，實現跨站互聯互通。
IP68防塵防水
BF-TR925R采用軍工品質的設計，整機滿足IP68的防護標準，機身采用鑄鋁金屬結構，充分保證優秀的散熱性能與防護性能，能夠輕松應對野外復雜環境，輕松部署、高效工作。
*自組網(選配)
BF-TR925R一鍵開機即可自動組網，可在短時間內部署一套完整的無線通信指揮系統。保證緊急情況下通信網絡的迅速建聯，其靈活的組網方式可滿足不同應用場景下使用。
*適配智能互聯系統(選配)
BF-TR925R作為同頻中繼臺或終端均支持適配北峰自研的指揮調度系統(當作為終端時是通過異頻中繼/同頻中繼，然后通過中繼臺的IP網絡接入到系統)。接入智能互聯核心網后，利用調度中心對中繼臺進行遠程配置，為覆蓋范圍內的終端提供可視化的指揮調度服務平臺。
*北斗短報文(選配)
BF-TR925R具備北斗短報文通信功能，作為備份通信鏈路，設備可以保障用戶在野外環境中當無線電通信或公網通信完全失聯的情景下，與其他設備進行短文的通信。
背負式/車載式部署方式
BF-TR925R可搭配背負式支架、車載塢配件進行安裝，背負式和車載式的安裝方式為客戶提供了更靈活的部署方式，特別適合用于條件惡劣的野外環境中搭建通信網絡。
|
一般部分 |
|
|
頻率范圍 |
VHF：136-174MHz |
|
信道總數 |
3776 |
|
區域 |
一級區域：4 |
|
信道間隔 |
12.5KHz/25KHz |
|
工作電壓 |
車載：DC 13.8V (±15%) |
|
電池容量 |
16.5Ah |
|
電池平均工作時間（5/5/90） |
21.4 h |
|
頻率穩定度 |
±0.5ppm |
|
天線阻抗 |
50Ω |
|
外形尺寸 |
302mm(L)*218mm(W)*76mm(H) |
|
重量 |
≤5kg（含電池） |
|
發射部分 |
|
|
輸出功率 |
車載：5-25W（連續發射） |
|
4FSK調制方式 |
12.5kHz僅數據：7K60FXD |
|
FM調制方式 |
12.5 kHz：8K50F3E； |
|
調制限制 |
±2.5kHz@12.5kHz； |
|
發射雜散 |
-36dBm<1GHz/-30dBm>1GHz |
|
鄰道功率 |
≤-60dB |
|
接收部分 |
|
|
靈敏度 |
3%BER≤0.35μV |
|
互調 |
|
|
鄰道選擇性 |
|
|
雜散抑制 |
|
|
阻塞 |
90 db |
|
傳導輻射 |
-57dBm |
|
GPS定位精度 |
水平位置精度≤10m(良好信號條件下) |
|
TTFF（首次定位）冷啟動 |
<1分鐘（良好信號條件下） |
|
TTFF（首次定位）熱啟動 |
<10秒（良好信號條件下） |
|
環境指標 |
|
|
工作溫度范圍 |
-30℃—+70℃ |
|
存儲溫度范圍 |
-40℃—+85℃ |
|
防濕 |
按MIL-STD-810G標準 |
|
沖擊和振動 |
按MIL-STD-810G標準 |
|
防塵防水 |
IP68 |
