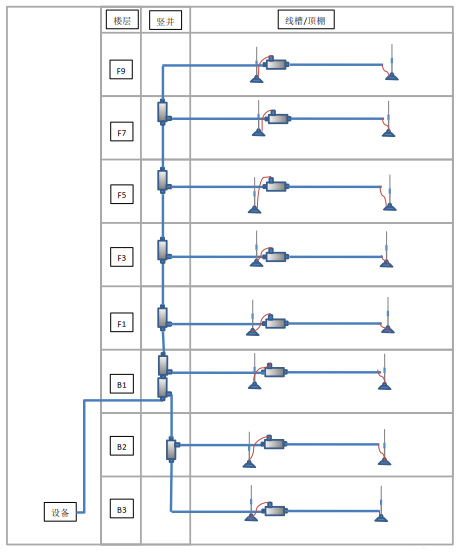

無線對講機具有機動靈活，操作簡便，即按即通，語音傳遞快捷，使用經濟的特點，是實現大范圍管理現代化的基礎手段。但因為手持機受體積、重量和耗電等多方面制約，不可能大幅提高功率和使用高增益天線來擴大通信范圍。通常解決這個問題是利用中繼臺來組網擴大手持機的通信距離。樓宇建筑群內的對講機借助中繼臺系統，有效地克服由于建筑結構等因素對電磁波傳輸造成的嚴重屏蔽作用，從而達到地面各層與地下各層及周邊區域的通信要求。而雷電是一種自然天氣現象，如不注意防護將對人們的生命財產造成嚴重的危害。對于無線電對講機組網工程而言，在進行工程設計時，尤其要把防雷設計作為重要的工作來做。
一、 雷電的物理特性
根據觀測，地球上每秒鐘要出現大約100次的閃電雷擊。自古以來雷電就是一種令人畏懼的自然現象，給人類社會造成了一定的危害。因此，尋求有效的防護措施意義十分重大。
二、 無線電對講機組網工程中的防雷措施
一般來說，建筑物的避免雷擊的途徑大致有四條：
1)疏導，即將雷云中的電荷疏導之大地，從而避免直接雷擊或感應雷擊電流流經被保護的建筑物或設備，使這些建筑物或設備免受雷擊。
2)隔離，即將雷電信號和被保護物隔離開來從而避免雷擊。
3)等位，即將鐵塔地、工作地、建筑物的公共地等至于同一電位。
4)消散，即釋放出異性電荷和雷云中的電荷進行中和，從而阻止雷電的形成。根據以上的四種避雷途徑，具體到一個無線電通信.
工程的防雷設計來說，其主要的防雷措施有以下幾種方法。
1、 安裝避雷針或避雷裝置
大部分通信設備的避雷設施，主要在通信塔上安裝避雷針，這種方法經濟，簡單，但要嚴格按照以下要求進行安裝。
a .避雷針應當安裝在高于天線尖端數米處，避雷針與天線之間應有一定的間隔，以防止由于避雷針的存在而損壞天線的輻射圖形影響通信效果。一般的做法是避雷針成為天線塔的主桿，通信天線卻安裝在避雷針外緣大約1.5個波長以外。
b.避雷地線的直流通路的電阻要求足夠低，一般為10—50Ω，由于雷電浪涌電流較大，頻譜較寬且持續時間短，因此要求必須有盡量小的電感量。
c .地線不能用扁平線或絞合線，因為這種線電感較大，不利于泄放雷擊電流，且容易被腐蝕。要盡可能使用3毫米以上的實心導線，且最好是相同金屬材料。
d .為了增大地表面的泄放面積，可采用埋設有一定間隔的多根接地體，且相互焊接。如在建筑物的四周以1至2米的間隔埋上10根左右的銅管，并把他們焊接起來。
在通信塔上安裝避雷針雖然經濟簡單，但卻難以做到萬無一失。對一些重要的通信工程來說，可以考慮安裝放射性避雷裝置。放射性避雷裝置可以說是目前世界上最先進的防雷保護裝置之一。
放射性避雷裝置的關鍵部分是放射源，它能使周圍空氣電離產生大量電子。在雷電場的作用下這些電子不斷加速，對空氣產生連鎖的多級電離或雪崩電離，形成與電場強度成正比的電子流，這時產生的由放射源指向雷云的電離通導會永不間斷地中和及釋放空間電荷，把已有的低電場消除掉，把可能形成的高電場降為低電場，從而有效地防止發生雷電，起到顯著的消雷作用。這種放射性避雷裝置的防護面積較大，其半徑大約為260米左右，其安全可靠對人身無傷害。
2、 防感應雷擊的方法
除在無線電組網設備上安裝避雷針或避雷裝置的同時，還要注意消除感應雷擊，其通常的做法是在天饋系統中安裝避雷器。
在天饋系統中安裝避雷器時要注意以下方面的問題：
一、避雷器的接地端必須與地可靠連接，接地電阻不得大于5Ω，否則將影響防雷效果。
二、因避雷器存在一定的插入損耗，對于天線輻射信號的強度造成了一定影響，同時還要注意駐波比的變化，一般要求天饋系統的駐波比小于或等于1.5。

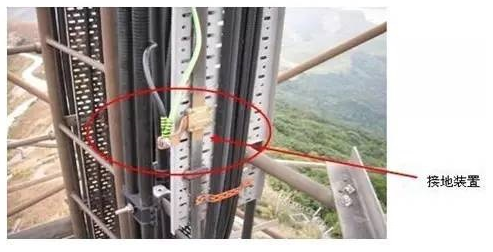

三、安裝天線時，天線制撐桿與鐵塔可靠連接，連接電阻等于0Ω。饋線應從鐵塔的內部垂下，并每隔一段距離用銅絲與鐵塔固定。
對重要的通信工程而言，除在天饋系統中安裝避雷器外，還要注意供電系統的防雷。一般的做法是在變壓器和配電房安裝避雷裝置。
