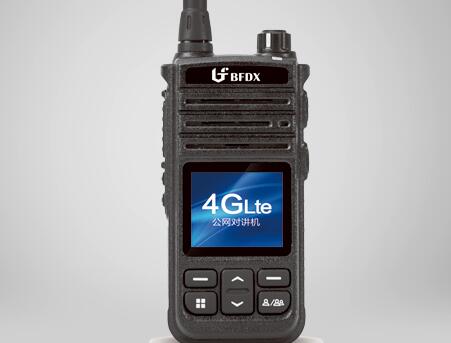

對于廣大的無線電愛好者來說，對講機帶有液晶顯示屏能夠清晰的看到對講機的頻率、信道及亞音碼，而對講機出現不能顯示正常頻率，顯示混亂或缺少筆劃等現象，困擾廣大的無線電愛好者，今天就來幫助大家解讀對講機液晶顯示頻的問題：
對講機出現不能顯示正常頻率，顯示混亂或缺少筆劃等現象大多是由于受潮或進水后未及時處理所造成;檢修時首先確定是液晶屏問題還是CPU控制部分間題，如發現顯示屏和顯示電路板臟污或板化，應先用無水酒精清洗干凈，如發現個別線段不顯示， 再按各個筆劃到CPU之間連線查找是否開路，一般均能排除故障。
首先打開機殼將控制顯示板拆下，將液晶屏上金屬罩的四個焊點焊開，拆下液晶顯示屏，用萬用表的表棒導線在通有交流電的導線外繞3-4圈，然后用表棒頭順著液晶屏的上、 下邊輕輕左右劃動，即可看到液晶屏的各個顯示筆劃，如其中缺少顯示筆劃與故障缺少筆劃 一致，則說明顯示屏報壞。否則故障可能出在CPU的控制部分。
根據對講機維修經驗，真正系液晶屏和CPU本身損壞的可能性極少，絕大部分都是由于線路和雙面印刷電路的導電橡膠孔受潮氧化開路造成的故障.
對講機實際維修時經仔細檢查，其液晶顯示屏正常，CPU的第忿腳供電4V正常，輸出到液晶屏的各線段連線也正常，CPU的第⑤、⑥、⑦腳正常電壓分別為V5=0. 5V，V6=1.4V， V7=1.6V，而實側結果均為0v。再查發現R142和C119端亦無電壓，而該端正好與CPU的第 38腳是相通的，所以造成CPU第⑩腳電壓為0V。最后查出本故障是由于雙面電路板的導電孔受潮板化開路所造成的。
經用無水酒精將印刷板仔細清潔處理后，再用導線將氧化開路后的導電孔分別焊好后， 對講機經試機所有顯示均恢復正常，故障排除。
